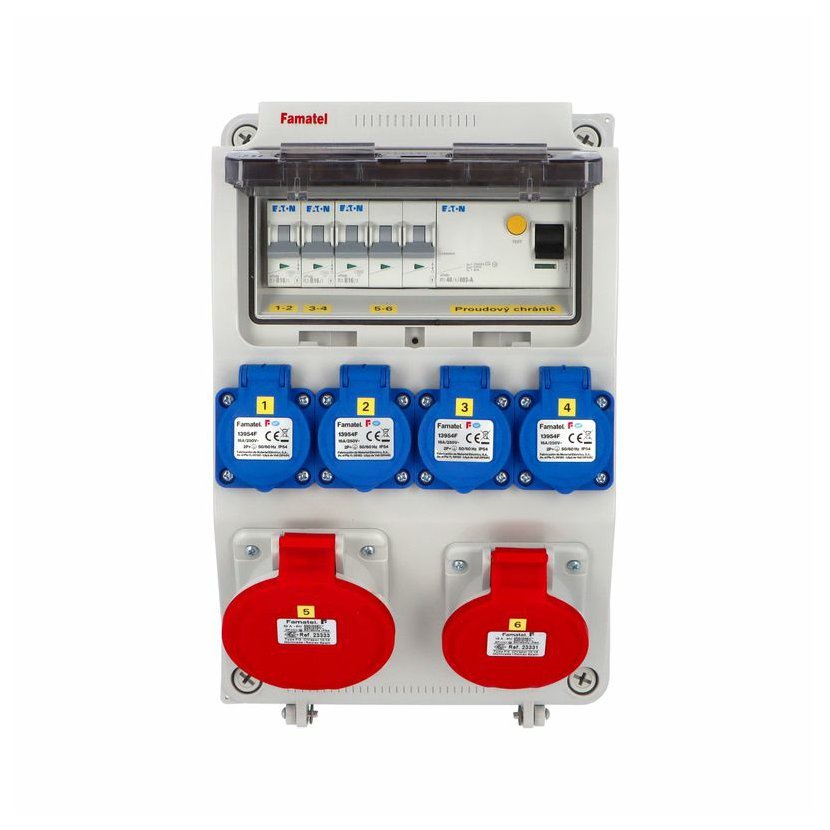

v1116 - ZSF40101000.1 /3958 Zás.skříň IP54

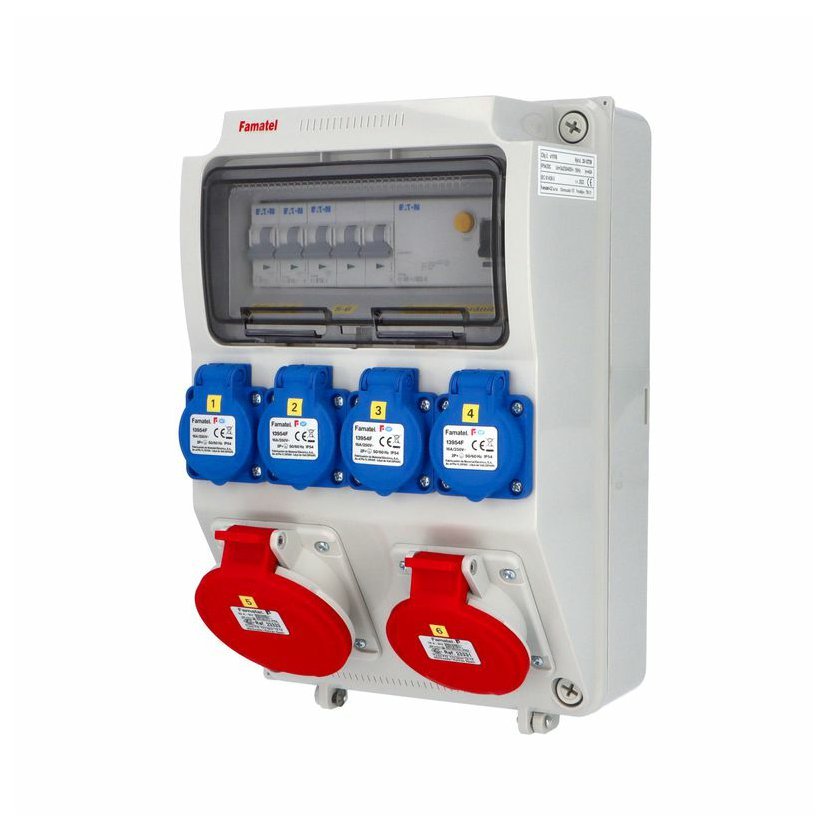

v1116 - ZSF40101000.1 /3958 Zás.skříň IP54_2

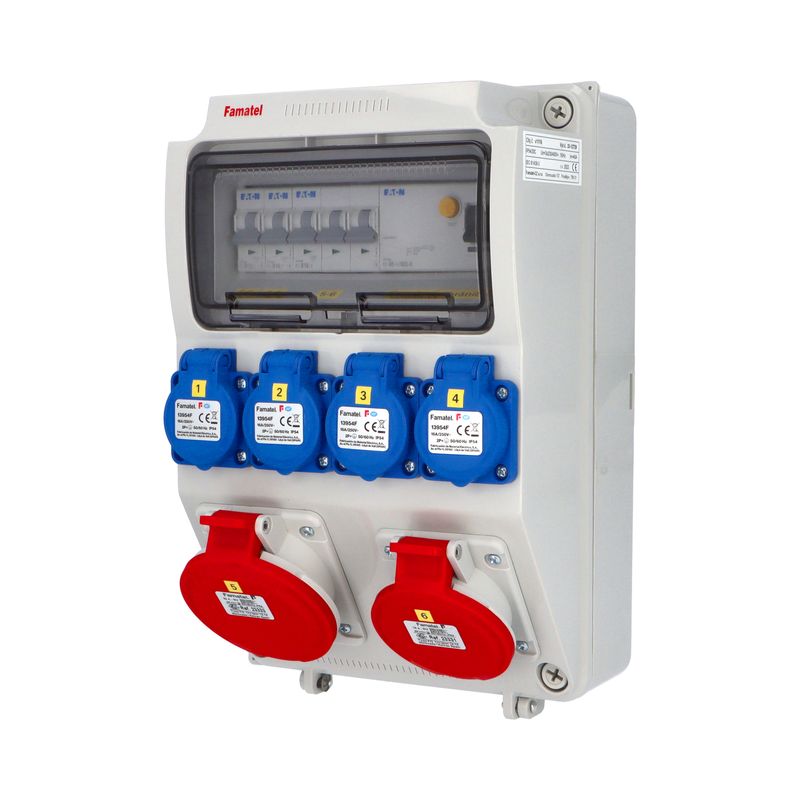

v1116 - ZSF40101000.1 /3958 Zás.skříň IP54_3
3958_panty
Záslepka pro zaručení stupně ochrany IP

Popis

Zásuvková skříň (rozváděč nízkého napětí) FAMATEL v1116-ZSF40101000.1 /3958 IP54 jištěná s chráničem 40/4/003-A (ekonomická varianta), zásuvky 4x230V/16A (s ochranným kolíkem dle ČSN), 1x400V/16A/5pól, 1x400V/32A/5pól, jistící přístroje EATON 10kA: 2xPL7-B16/1, 1xPL7-B16/3 (společný pro 3fáz. zásuvky), PF7-40/4/003-A na vstupu (citlivost na reziduální proud 30mA), použité pouzdro: 3958 - celkem k dispozici 9mod. míst, rozměry: 330x215x155mm, plastová, materiál ABS, IK08, zkouška žhavou smyčkou 650°C, bezhalogenová a UV odolná, montáž na povrch, barva: světle šedá, rozsah teplot -25°C +85°C, aplikované normy: IEC 61439-3 (Rozváděče nízkého napětí - Část 3: Rozvodnice určené k provozování laiky (DBO), balení: 1ks (fólie), zásuvky na 230V/16A s ochranným kolíkem dle ČSN, polykarbonátové okénko, jistící prvky EATON, PE svorkovnice součástí (6x16mm2), N svorkovnice součástí (6x16mm2), hladké stěny (bez prolisů) pro vyvrtání vstupního otvoru a následné osazení příslušnou vývodkou (pro CYKY 5x6; 4x10; 5x10 => M25; pro CYKY 5x16 => M32), max. připojitelný vstupní kabel = 4x25 nebo 5x16 (Cu), dodáno s průvodní dokumentací: štítkem rozváděče, návodem pro obsluhu a montáž, krycím listem (charakteristiky rozhraní), protokolem o kusové zkoušce, ES prohlášením o shodě, schématem zapojení a zkouškou oteplení pro rozváděče nízkého napětí. Pro montáž na hořlavé podklady je nutné použít nehořlavou podložku.
Recyklační poplatek je zahrnut v ceně výrobku.

*Pozor 3fáz. zásuvky jsou odjištěny spol. jističem 1xB16/3, rozváděč je
navržen pro malé proudové odběry (pro větší proudové odběry
doporučujeme typ v310 - ZSF20101000.1 /3959




Súbory na stiahnutie

Súbory

Odkazy a videá

Komentáre

Hodnotenie

Články

Výrobca

Firma:
Famatel - CZ s.r.o.
Tel.:
+420 737 430 924
Adresa:
Nádražní 344/23,
15000 Praha 5
Česko
Webová stránka:
www.famatel.cz

v1116 -ZSF40101000.1 /3958 Zás.skříň IP54 jištěná s chráničem 40/4/003-A (ekon. varianta)

Zásuvková skříň FAMATEL v1116-ZSF40101000.1 /3958 IP54 jištěná s chráničem 40/4/003-A (ekonomická varianta), zásuvky 4x230V, 1x16/5, 1x32/5, přístroje EATON 10kA: 2xPL7-B16/1, 1xPL7-B16/3 (společný pro 3fáz. zásuvky), PF7-40/4/003-A na vstupu, použité pouzdro: 3958 - 330x215x155mm, barva: světle šedá.
Výrobca
Famatel - CZ s.r.o.
Kód
v1116
EAN
8592848001193
Hmotnosť
2 kg
Dostupnosť
Skladem 5 ks (nebo balení)
Naša cena
Iba po prihlásení

Parametre produktu  v1116 -ZSF40101000.1 /3958 Zás.skříň IP54 jištěná s chráničem 40/4/003-A (ekon. varianta)

Jmenovitý proud [A]
40
Jmenovité napětí [V]
400
Stupeň ochrany krytem [IP kód]
IP54
Počet zásuvek 230V/16A s kolíkem
4
Počet zásuvek 16A/400V/5pól
1
Počet zásuvek 32A/400V/5pól
1
S proudovým chráničem Irez=30mA
Áno
Jistící a ochranné přístroje
EATON 10kA (PF7; PL7)
